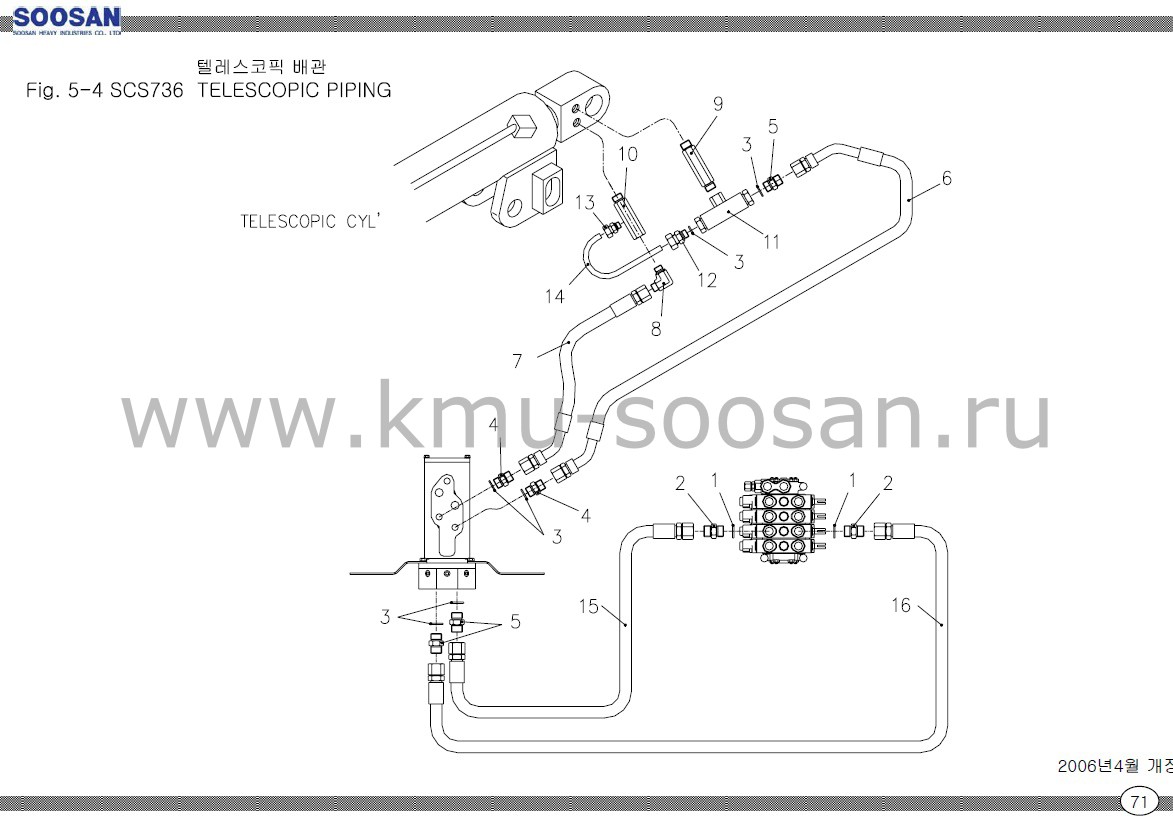

Схема подключения гидроцилиндра выдвижения стрелы Soosan SCS 736 STD
Запросить установку
SOOSAN | ПОДКЛЮЧЕНИЕ ГИДРОЦИЛИНДРА ВЫДВИЖЕНИЯ | SCS736 STD | ||
№ | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ | ПРИМЕЧАНИЕ |
1 | 2858004 | СКРЕПЛЕННЫЙ УПЛОТНИТЕЛЬ | 2 | |
2 | 2710605 | H/02ПЕРЕХОДНИК | 2 | PF1/2(G)xPF3/8 |
3 | 2851014 | КОЛЬЦО УПЛОТНИТЕЛЬ | 6 | P14-1B |
4 | B15 115 | H/ПЕРЕХОДНИК-01 | 2 | HEX.22 x 127 |
5 | 2710305 | H/ПЕРЕХОДНИК-01 | 3 | PF3/8(H)x PF3/8 |
6 | B15 167 | МАСЛЯНЫЙ ШЛАНГ | 1 | D9xP210x L1600 |
7 | 2555153 | МАСЛЯНЫЙ ШЛАНГ | 1 | D9xP210x L1550 |
8 | 2712224 | H/ПЕРЕХОДНИК-90 | 1 | PF3/8(H)x PT3/8 |
9 | A55139 | ДЛИННЫЙ ШЕСТИГРАННЫЙ НИППЕЛЬ | 1 | 2-PT3/8x L95 |
10 | A55140 | СОЕДИНИТЕЛЬНЫЙ ВКЛАДЫШ ПОДШИПНИКА | 1 | 2-PT3/8 xPT1/8 |
11 | A07651 | ДЕРЖАТЕЛЬ V/V | 1 | PF 3/8 |
