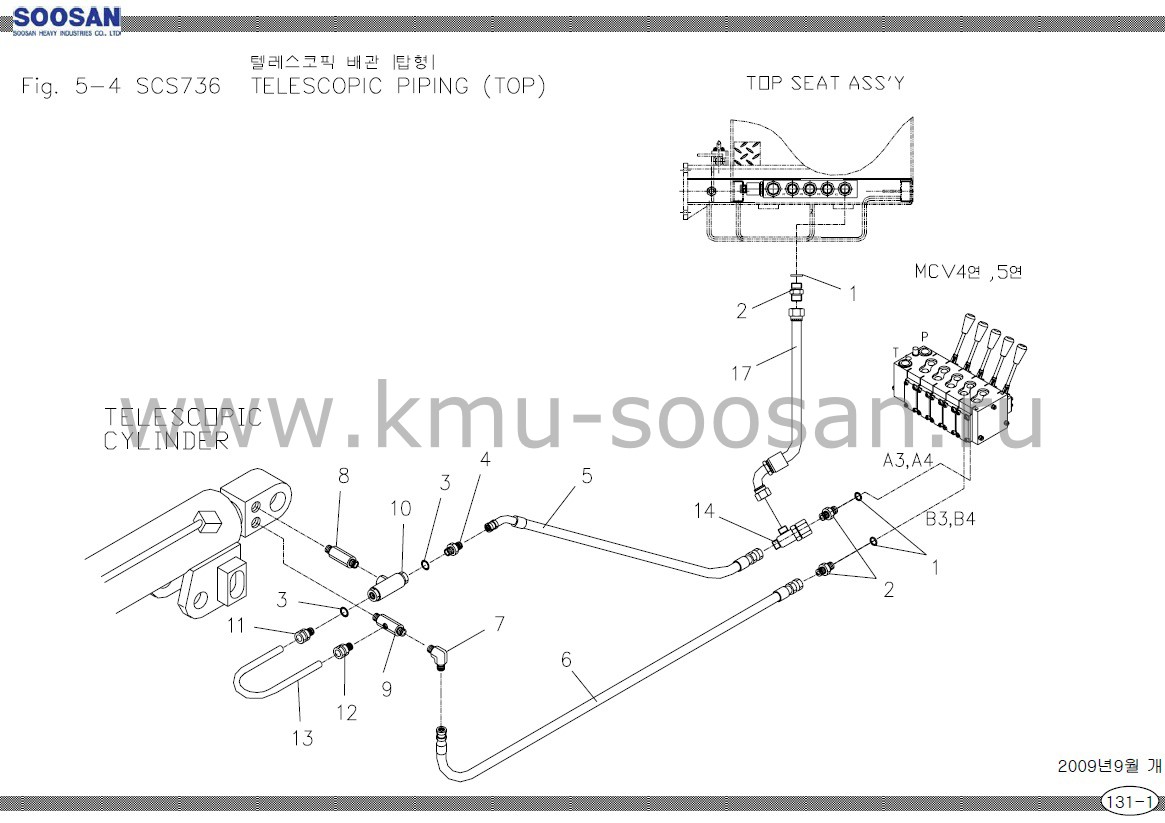

Схема подключения гидроцилиндра выдвижения стрелы Soosan SCS 736 TOP
Запросить запчасти
| SOOSAN | ПОДКЛЮЧЕНИЕ ГИДРОЦИЛИНДРА ВЫДВИЖЕНИЯ | SCS736(STD) | ||||
| № | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ | ПРИМЕЧАНИЕ | КОМПЛЕКТ | |
| 1 | 2858004 | ПРИКЛЕЕННЫЙ УПЛОТНИТЕЛЬ | 2 | 1/2 | ||
| 2 | 2710605 | H/АДАПТЕР-02 | 2 | PF1/2(G)xPF3/8 | ||
| 3 | 2851014 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 6 | P14-1B | ||
| 4 | B15115 | H/АДАПТЕР-01 | 2 | HEX.22 x 127 | ||
| 5 | 2710305 | H/АДАПТЕР-01 | 3 | PF3/8(H)x PF3/8 | ||
| 6 | B15167 | МАСЛЯНЫЙ ШЛАНГ | 1 | D9xP210x L1600 | ||
| 7 | 2555153 | МАСЛЯНЫЙ ШЛАНГ | 1 | D9xP210x L1550 | ||
| 8 | 2712224 | H/АДАПТЕР-90 | 1 | PF3/8(H)x PT3/8 | ||
| 9 | A55139 | ДЛИННЫЙ ШЕСТИГРАННЫЙ НИППЕЛЬ | 1 | 2-PT3/8x L95 | ||
| 10 | A55140 | ВКЛАДЫШ СОЕДИНЕНИЯ | 1 | 2-PT3/8 xPT1/8 | ||
| 11 | A07651 | УЕРЖИВАЮЩИЙ КЛАПАН | 1 | PF 3/8 | ||
| 12 | 2720131 | M/КОННЕКТОР-02 | 1 | D8 x PF3/8 | ||
| 13 | 2720004 | M/КОННЕКТОР-00 | 1 | D8xPT1/8 | ||
| 14 | A55118 | ТРУБА | 1 | D8xT1.0x L141 | ||
| 15 | 2551140 | МАСЛЯНЫЙ ШЛАНГ | 1 | D9xP210x L900 | ||
