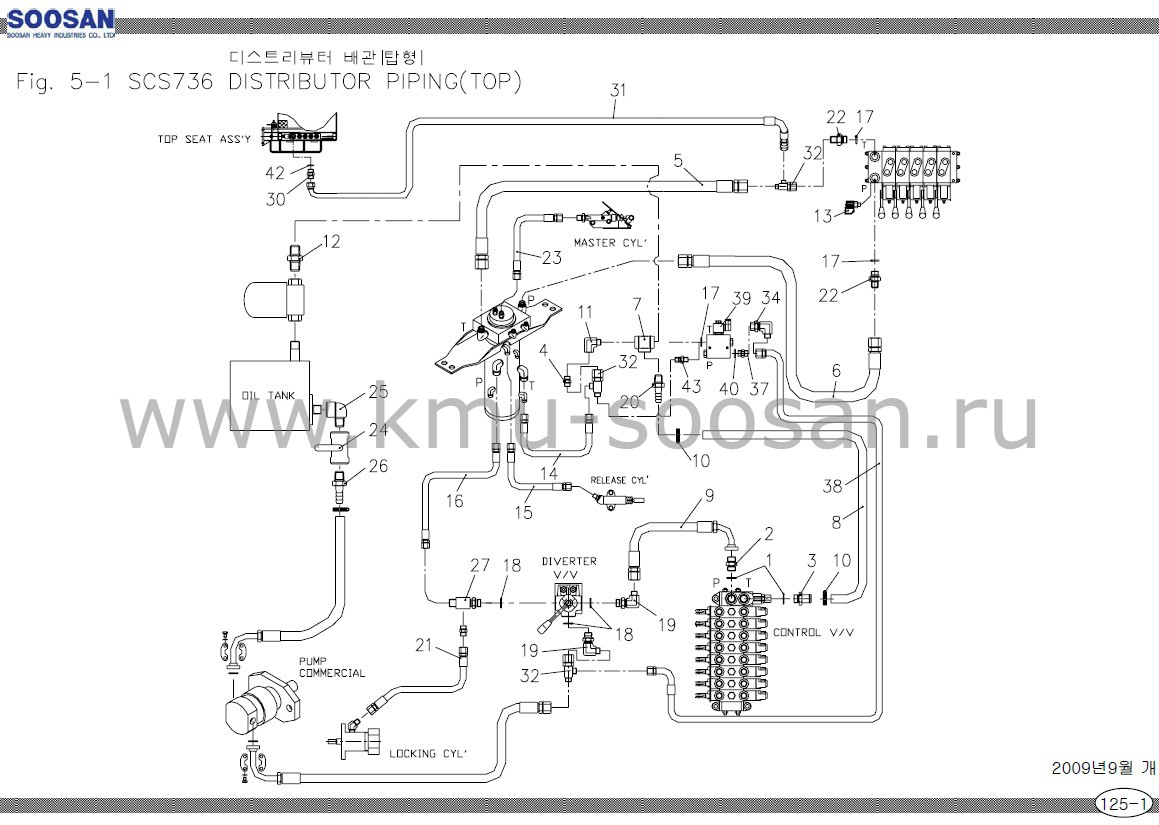

Схема подключения гидравлики Soosan SCS 736 TOP
Запросить установку
| SOOSAN | СХЕМА ПОДКЛЮЧЕНИЯ | SCS 736 | ||
| № | ДЕТАЛЬ | ОПИСАНИЕ | Кол-во | ПРИМЕЧАНИЕ |
| 1 | 2851017 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 2 | P18-1B |
| 2 | 2710310 | АДАПТЕР | 1 | PF3/4(H) xPF1/2 |
| 3 | В15 113 | НИППЕЛЬ ШЛАНГА | 1 | PF3/4(0) x Ф20.5 |
| 4 | 2710013 | АДАПТЕР | 1 | PF3/4(H)x PT1 |
| 5 | 2523362 | МАСЛЯНЫЙ ШЛАНГ | 1 | D19 x P70 x L2000 |
| б | 2551361 | МАСЛЯНЫЙ ШЛАНГ | 1 | D19 x P210 x L1950 |
| 7 | 2702095 | 1 | ||
| 8 | 2600019 | ШЛАНГ | 500 mm | D19 x P70 |
| 9 | 2555334 | МАСЛЯНЫЙ ШЛАНГ | 1 | D19 x P210 x L700 |
| 10 | 4510006 | ЗАЖИМ ШЛАНГА | 2 | 1 1/4 |
| 11 | 2701054 | ПРОКЛАДКА | 1 | PT 1 x PT 1 |
| 12 | 2700009 | НИППЕЛЬ | 1 | PT 1 x PT 1 |
| 13 | 2900201 | TЕСТОВОЕ СОEДИНЕНИЕ | 1 | DKC20-G1/4-C |
| 14 | 2523347 | МАСЛЯНЫЙ ШЛАНГ | 1 | D19 x P70 x L1250 |
| 15 | 2551042 | МАСЛЯНЫЙ ШЛАНГ | 1 | D6 x P210 x L1000 |
| 16 | 2551344 | МАСЛЯНЫЙ ШЛАНГ | 1 | D19 x P210 x L1100 |
| 17 | 2858105 | ПРИКЛЕЕННЫЙ УПЛОТНИТЕЛЬ | 3 | 3/4" |
| 18 | 2851023 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 3 | P24-1B |
| 19 | 2713109 | АДАПТЕР СТОПОРА | 2 | PF3/4(H)x PF3/4 |
| 20 | 2714922 | НИППЕЛЬ ШЛАНГА М | 1 | PT Гх Ф20.5 |
| 21 | 2551052 | МАСЛЯНЫЙ ШЛАНГ | 1 | D6 x P210 x L1500 |
| 22 | 2710610 | АДАПТЕР | 2 | PF3/4(H)x PF3/4 |
| 23 | 2551054 | МАСЛЯНЫЙ ШЛАНГ | 1 | D6 x P210 x L1600 |
| 24 | 2304003 | ШАРИК КЛАПАНА | 1 | PT1 1/2 |
| 25 | 2701056 | ПРОКЛАДКА-90 | 1 | PT1 1/2 |
| 26 | 2714930 | НИППЕЛЬ ШЛАНГА М | 1 | PT1 1/2ХФ38 |
| 27 | A73156 | АДАПТЕР СТОПОРА | 1 | |
| 28 | - | - | - | - |
| 29 | - | - | - | - |
| 30 | 2710611 | АДАПТЕР | 1 | PF3/4(H)x PF1 |
| 31 | 2526334 | МАСЛЯНЫЙ ШЛАНГ | 1 | D19xP70xL700 |
| 32 | 2715105 | ПРОХОДНОЙ ТРОЙНИК | 2 | |
| 33 | - | - | - | |
| 34 | 2713403 | АДАПТЕР | 1 | PF(H/U)3/4“x PF(H)3/4" |
| 35 | - | - | _ | |
| 36 | - | - | - | |
| 37 | 2710609 | АДАПТЕР | 1 | PF(H)3/4"x PF(Q)1/2" |
| 38 | 2526339 | МАСЛЯНЫЙ ШЛАНГ | 1 | D19xP70xL850 |
| 39 | В13572 | ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН | 1 | |
| 40 | 2858104 | ПРИКЛЕЕННЫЙ УПЛОТНИТЕЛЬ | 1 | 1/2" |
| 41 | - | - | - | |
| 42 | 2858106 | ПРИКЛЕЕННЫЙ УПЛОТНИТЕЛЬ | 1 | 1" |
| 43 | 2740001 | АДАПТЕР АРМАТУРЫ | 1 | PF(H/U)3/4x PF3/4 |
