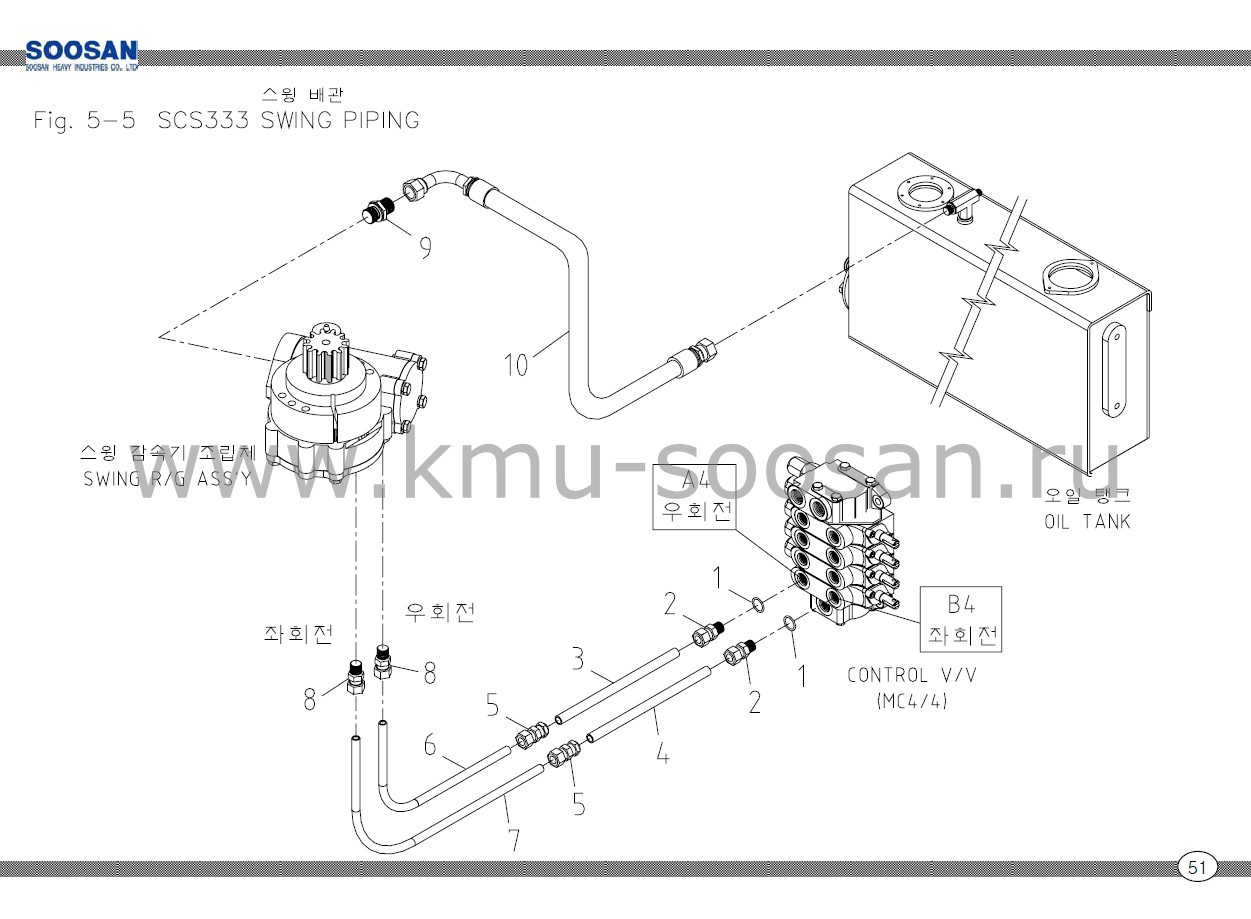

Схема подключения редуктора поворота Soosan SCS 333,334,335
Запросить установку
| SOOSAN | ПОДКЛЮЧЕНИЕ РЕДУКТОРА ПОВОРОТА | SCS 333,334,335 | ||
| № | ДЕТАЛЬ | ОПИСАНИЕ | Кол-во | ПРИМЕЧАНИЕ |
| 1 | 2851017 | КОЛЬЦО | 2 | P18-18 |
| 2 | 2720110 | СОЕДИНИТЕЛЬ | 2 | 010 x PF1/2 |
| 3 | G35108 | СИСТЕМА ПОДКЛЮЧЕНИЯ | 1 | 010 |
| 4 | G35109 | СИСТЕМА ПОДКЛЮЧЕНИЯ | 1 | 010 |
| 5 | 2720953 | СОЕДИНИТЕЛЬ | 2 | 010 |
| 6 | G35110 | СИСТЕМА ПОДКЛЮЧЕНИЯ | 1 | 010 |
| 7 | G35111 | СИСТЕМА ПОДКЛЮЧЕНИЯ | 1 | 010 |
| 8 | 2720010 | СОЕДИНИТЕЛЬ | 1 | D10XPT1/2 |
| 9 | 2710001 | ПЕРЕХОДНИК | 1 | PF1/4(H)xpT1/4 |
| 10 | 2518026 | МАСЛЯНЫЙ ШЛАНГ | 1 | 06 x P35 x L500 |
