Cхема подключения гидробака Soosan SAC 2501
Запросить установку

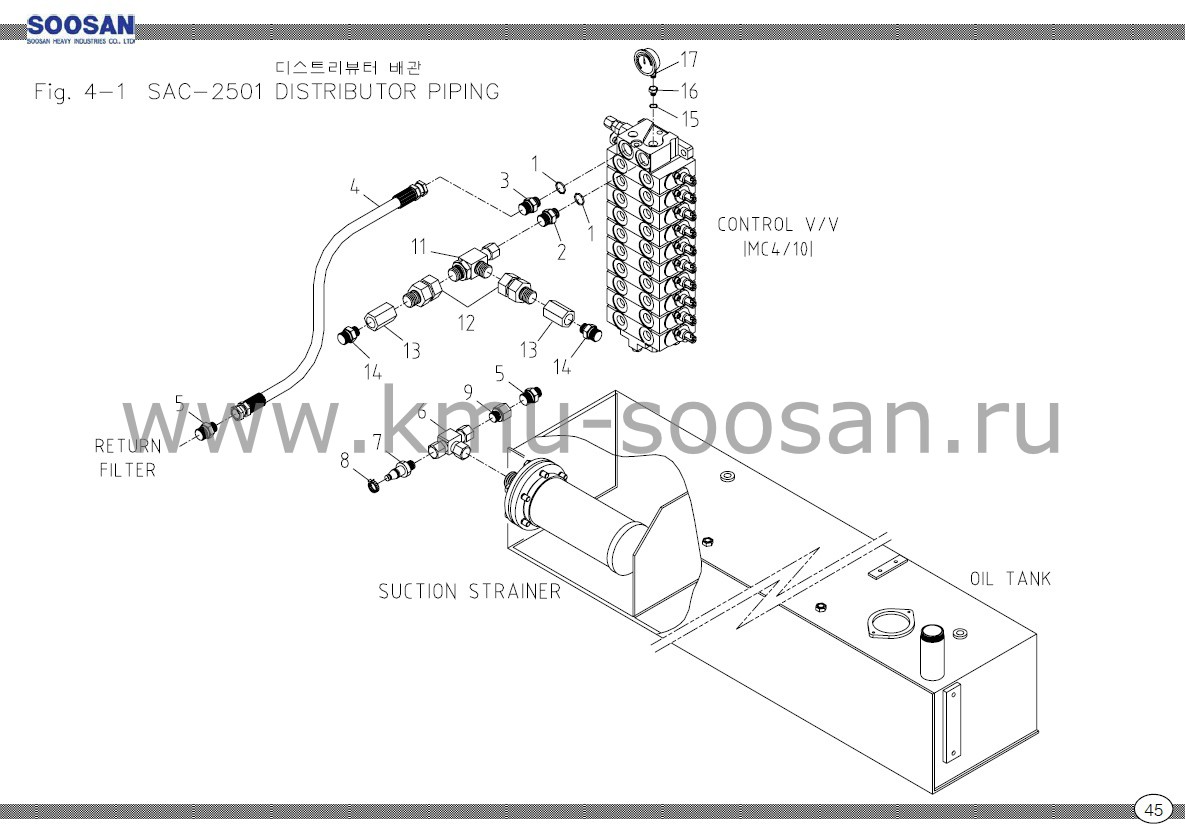

| SOOSAN | СХЕМЫ ПОДКЛЮЧЕНИЕ ГИДРОБАКА | SAC 25-01 | ||
| № | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ | ПРИМЕЧАНИЕ |
| 1 | 2851017 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 2 | P18-1B |
| 2 | 2710306 | ПЕРЕХОДНИК | 1 | PF1/2(O)xPF3/8 |
| 3 | 2710308 | ПЕРЕХОДНИК | 1 | PF1/2(O)xPF1/2 |
| 4 | 2516236 | ШЛАНГ | 1 | D12x P35 x L750 |
| 5 | 2710008 | ПЕРЕХОДНИК | 2 | PT1/2xPF1/2(H) |
| 6 | 2702095 | 1 | PT1 | |
| 7 | 2714924 | НИППЕЛЬ ШЛАНГА | 1 | D27xPT1 |
| 8 | 4510007 | ЗАЖИМ ШЛАНГА | 1 | 1 1/2 |
| 9 | 2700506 | 1 | PT1xPT1/2 | |
| 10 | - | - | - | |
| 11 | 2715103 | ПРОХОДНОЙ ТРОЙНИК | 1 | PF3/8x3/8x3/8 |
| 12 | 2713703 | НИППЕЛЬ МУФТЫ | 2 | PF3/8(H)x PT3/8 |
| 13 | 2368001 | ОБРАТНЫЙ КЛАПАН | 2 | C600S |
| 14 | 2710005 | ПРОХОДНОЙ ТРОЙНИК | 2 | PF3/8(H)x PT3/8 |
| 15 | 2851010 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 1 | CD T CL |
| 16 | 2700641 | 1 | PF1/4(0)xPT1/4 | |
| 17 | A57503 | МАНОМЕТР | 1 | 400BAR |
