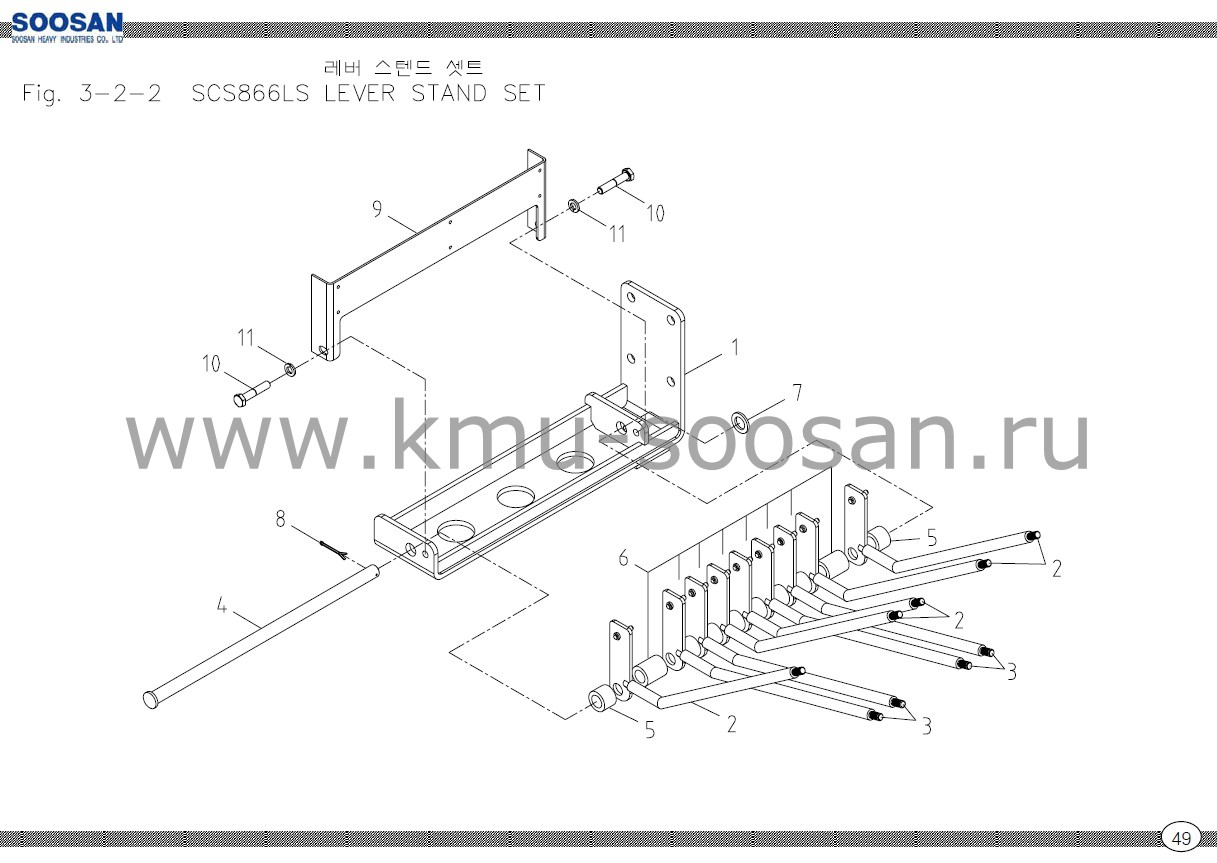

Схема подключения рычагов Soosan SCS 866, 867

SCS866LS ПРОВОДКА СБОРЕ
ДЕТАЛЬ ОПИСАНИЕ Кол-во ПРИМЕЧАНИЕ
1 J13492 СТАНИНА РЫЧАГА 1 t6
2 J13499 РЫЧАГ 5
3 J13500 РЫЧАГ 4
4 J13501 ГАЙКА 1 Ф9
5 J13503 РАСПОРКА 2 Ф24
6 J13504 РАСПОРКА 8 Ф24
7 4200010   ПЛОСКАЯ ШАЙБА 1 Ф 14
8 4320006   ШПЛИНТ 1 SSP-14
9 J13505 КРЫШКА 1 t2.3
10 4002147   ШЕСТИГРАННЫЙ БОЛТ 2 M8xP1.25 xL16
11 4210010   ПРУЖИННАЯ ШАЙБА 2 M8
