Схема подключения Soosan SCS 866, 867

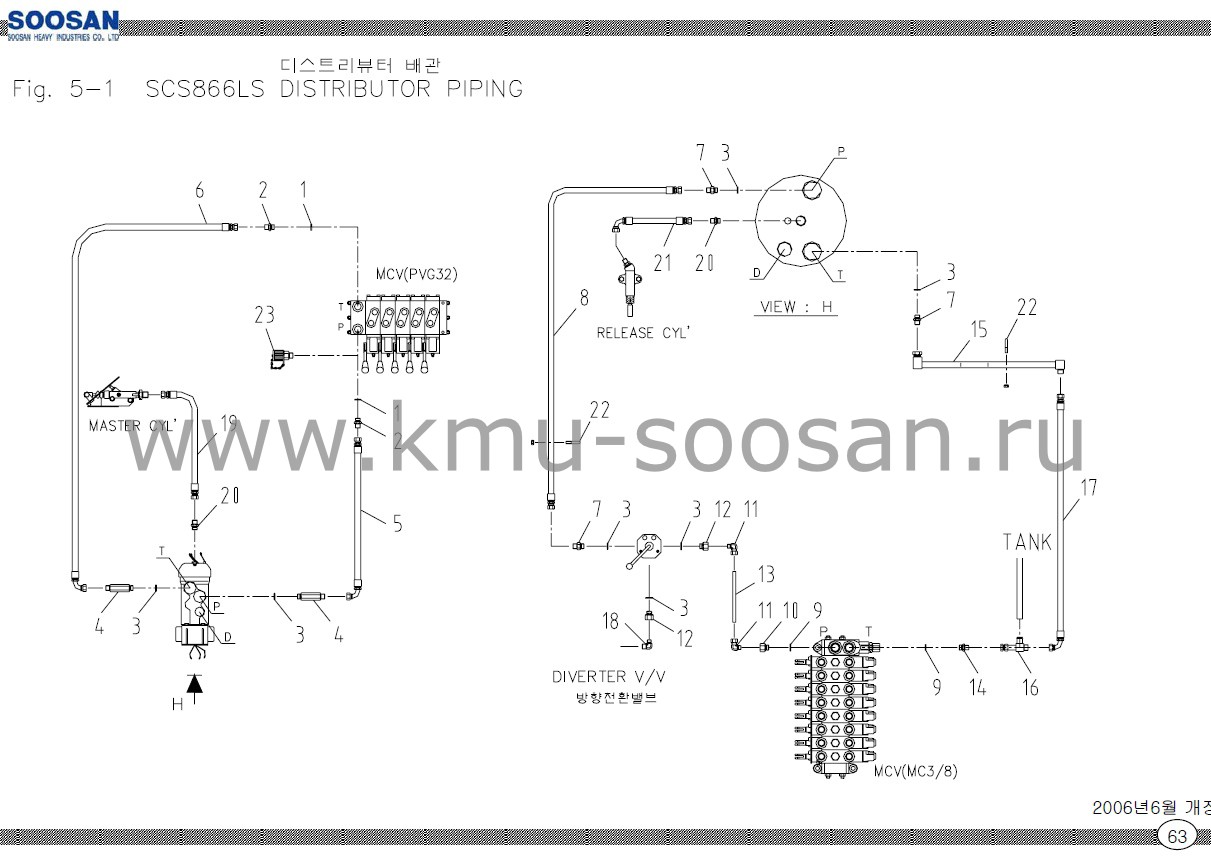

SCS866LS | СХЕМА ПОДКЛЮЧЕНИЯ | |||
Nо | ДЕТАЛЬ | ОПИСАНИЕ | Кол-во | ПРИМЕЧАНИЕ |
1 | J15287 | РАСПРЕДЕЛИТЕЛЬНЫЙ ТРУБОПРОВОД | 1 | 5-1 S5 |
2 | J15212 | ПОДКЛЮЧЕНИЕ ЦИЛИНДРА ОПУСКАНИЯ | 1 | 5-2 S5 |
3 | J15286 | ТРУБОПРОВОД ОСНОВНОЙ ЛЕБЕДКИ | 1 | 5-3 S5 |
4 | J15115 | ПОДКЛЮЧЕНИЕ ЛЕБЕДКИ | 1 | 5-4 S5 |
5 | J15214 | ТРУБОПРОВОД ТЕЛЕСКОПИРОВАНИЯ | 1 | 5-5 S5 |
6 | J15215 | ТРУБОПРОВОД МЕХАНИЗМА ПОВОРОТА | 1 | 5-6 S5 |
7 | J15264 | ТРУБОПРОВОД АУТРИГГЕРА | 1 | 5-7 S5 |
SCS866LS | СХЕМА ПОДКЛЮЧЕНИЯ | |||
Nо | ДЕТАЛЬ | ОПИСАНИЕ | Кол-во | ПРИМЕЧАНИЕ |
1 | J15031 | РАСПРЕДЕЛИТЕЛЬНЫЙ ТРУБОПРОВОД | 1 | 5-1 SiP SS |
2 | J15032 | ПОДКЛЮЧЕНИЕ ЦИЛИНДРА АУТРИГЕРА | 1 | 5-2 SiP SS |
3 | J15033 | ТРУБОПРОВОД ОСНОВНОЙ ЛЕБЕДКИ | 1 | 5-3 SiP SS |
4 | J15115 | ПОДКЛЮЧЕНИЕ ЛЕБЕДКИ | 1 | 5-4 SiP SS |
5 | J15035 | ТРУБОПРОВОД ТЕЛЕСКОПИРОВАНИЯ | 1 | 5-5 SiP SS |
6 | J15215 | ТРУБОПРОВОД МЕХАНИЗМА ПОВОРОТА | 1 | 5-6 SiP SS |
7 | J15264 | ТРУБОПРОВОД АУТРИГГЕРА | 1 | 5-7 SiP SS |
8 | W30205 | ТРУБОПРОВОД АВАРИЙНОЙ ПЕРЕМОТКИ В СБОРЕ | 1 | 5-8 SiP SS |
