Шнек Soosan SAC 2501
Запросить запчасти

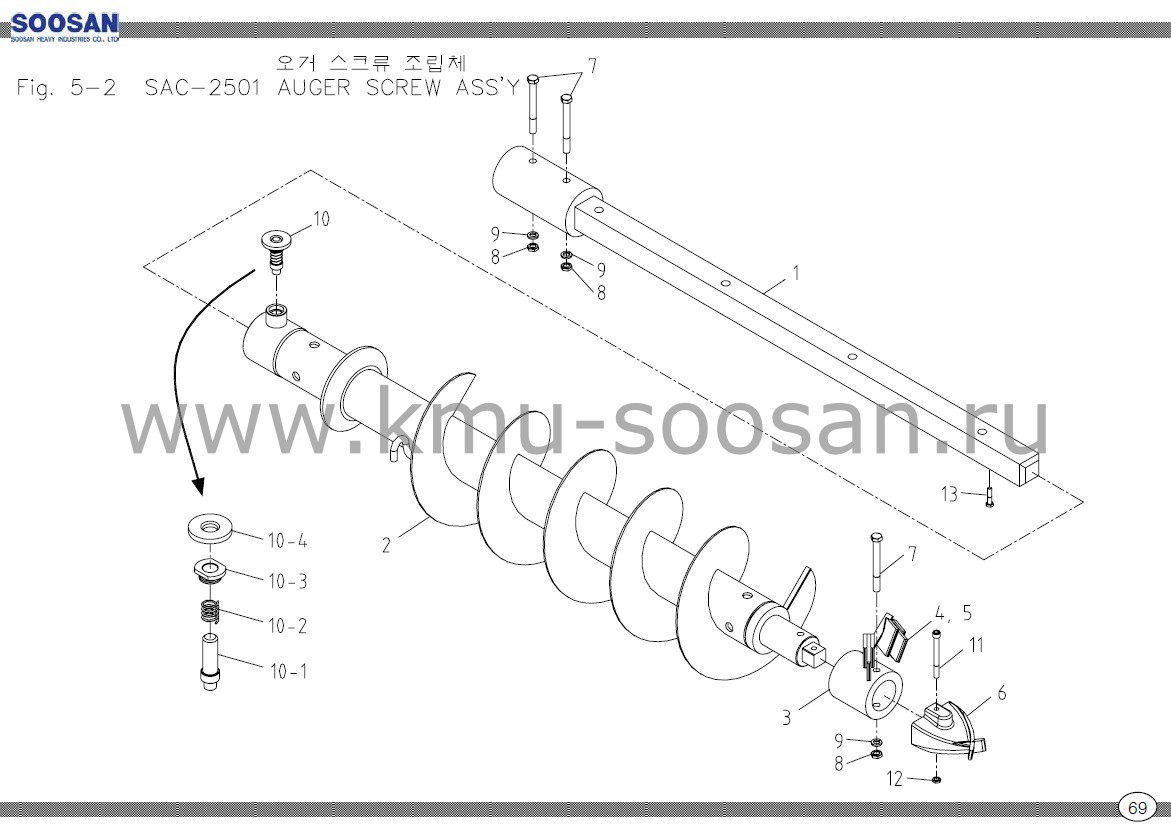

SOOSAN | ШНЕК В СБОРЕ | SAC 25-01 | ||||
№ | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ | ПРИМЕЧАНИЕ | КОМПЛЕКТ | |
1 | M18301 | РАСШИРЕНИЕ | 1 | |||
2 | M18304 | ВИНТ БУРА | 1 | |||
3 | M18313 | ДЕРЖАТЕЛЬ ЗУБЦА | 1 | 2P1S-1002-07 | ||
4 | M18314 | НАКОНЕЧНИК ЗУБЦА | 2 | 15220600 | ||
5 | M18315 | РЕЗИНОВАЯ ПРОКЛАДКА | 2 | t2x70x170 | ||
6 | M18316 | ЗУБЕЦ | 1 | |||
7 | 4002282 | ШЕСТИГРАННЫЙ БОЛТ | 3 | M16xP2.0xL150 | ||
8 | 4101215 | ШЕСТИГРАННАЯ ГАЙКА | 3 | M16 x P2.0 | ||
9 | 4211014 | ПРУЖИННАЯ ШАЙБА | 3 | M16 | ||
10 | M18317 | ШЕСТИГРАННАЯГАЙКА | 1 | M12 xP1.75 | ||
10-1 | M18318 | СТОПОРНЫЙ ШТИФТ | 1 | |||
10-2 | M18319 | ПРУЖИНА | 1 | |||
10-3 | M18320 | ГАЙКА | 1 | |||
10-4 | M18321 | РУКОЯТКА | 1 | |||
11 | 4010085 | ГНЕЗДОВОЙ БОЛТ | 1 | M12xP1.75x L80 | ||
12 | 4101213 | ШЕСТИГРАННАЯ ГАЙКА | 1 | M12x P1.75 | ||
13 | 4002174 | ШЕСТИГРАННЫЙ БОЛТ | 1 | M10xP1.5x L20 |
