Расположение стикеров на Soosan SCS 333,334,335
Запросить установку

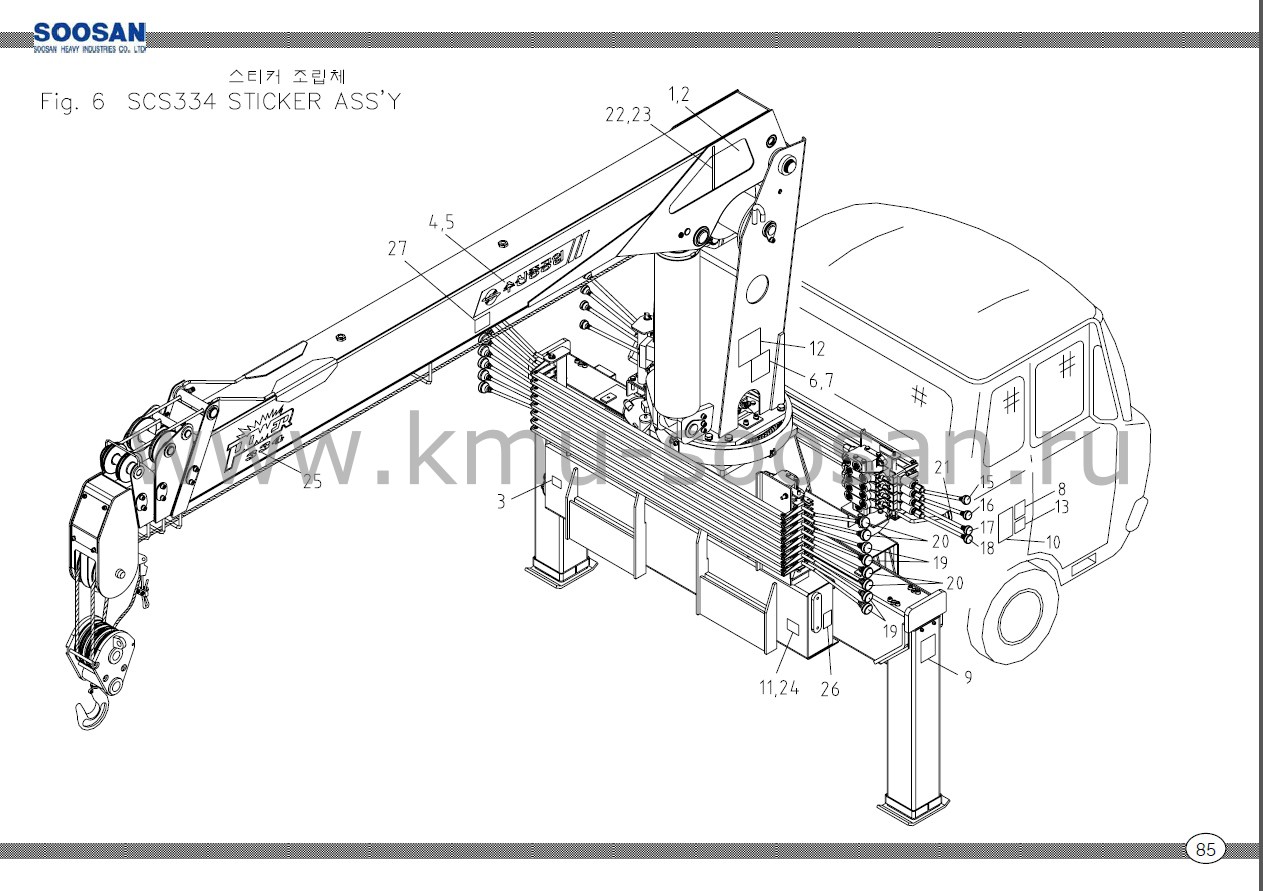

SOOSAN | РАСПОЛОЖЕНИЕ СТИКЕРОВ | SCS 333,334,335 | ||
№ | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ | ПРИМЕЧАНИЕ |
1 | B09141 | ИНДИКАТОР НАГРУЗКИ | 1 | |
2 | B09142 | ИНДИКАТОР НАГРУЗКИ | 1 | |
3 | A09104 | УРОВЕНЬ ТОПЛЕВА | 1 | |
4 | G19103 | ЛОГОТИП | 1 | |
5 | G19104 | ЛОГОТИП | 1 | |
6 | B09143 | РАБОЧАЯ ОБЛАСТЬ | 1 | |
7 | B09144 | РАБОЧАЯ ОБЛАСТЬ | 1 | |
8 | A09109 | ОСТОРОЖНО НАКЛОН КРЫШКИ | 1 | |
9 | A09110 | ОСТОРОЖНО АУТРИГЕРЫ | 2 | |
10 | A09111 | ОСТОРОЖНО КРАН | 1 | |
11 | B19118 | НАИМЕНОВАНИЕ | 1 | |
12 | B09145 | ОПАСНОСТЬ | 2 | |
13 | A09114 | КОМ | 1 | |
14 | - | - | - | |
15 | A09116 | УТСАНОВОЧНЫЙ ВИНТ ЦИЛИНДРА ПОДЪЕМА | 2 | |
16 | A09131 | УСТАНОВОЧНЫЙ ВИНТ ЛЕБЕДКИ | 2 | |
17 | A09132 | РЕГУЛЯТОР СТРЕЛЫ | 2 | |
18 | A09133 | РЕГУЛЯТОР ПОВОРОТА | 2 | |
19 | A09134 | РЕГУЛЯТОР ОПУСКАНИЯ | 8 | |
20 | A09135 | РЕГУЛЯТОР ВЫДВИЖЕНИЯ | 1 | |
21 | A09136 | КНОПКА УСТАНОВКИ | 2 | |
22 | G19108 | ИНДИКАТОР | 2 | |
23 | 4002146 | ШЕСТИГРАННЫЙ БОЛТ | 2 | M8xP1.25 x L14 |
24 | 4800002 | ЗАГЛУШКА | 4 | Ф3.2 |
25 | B09155 | МОЩНОСТЬ | 2 | |
26 | J19119 | ОСТОРОЖНО ГОРЯЧО | 1 | |
27 | G19112 | ПРАВИЛА БЕЗОПАСНОСТИ | 2 |
