Стрела в сборе Soosan SCS 736L2
Запросить установку

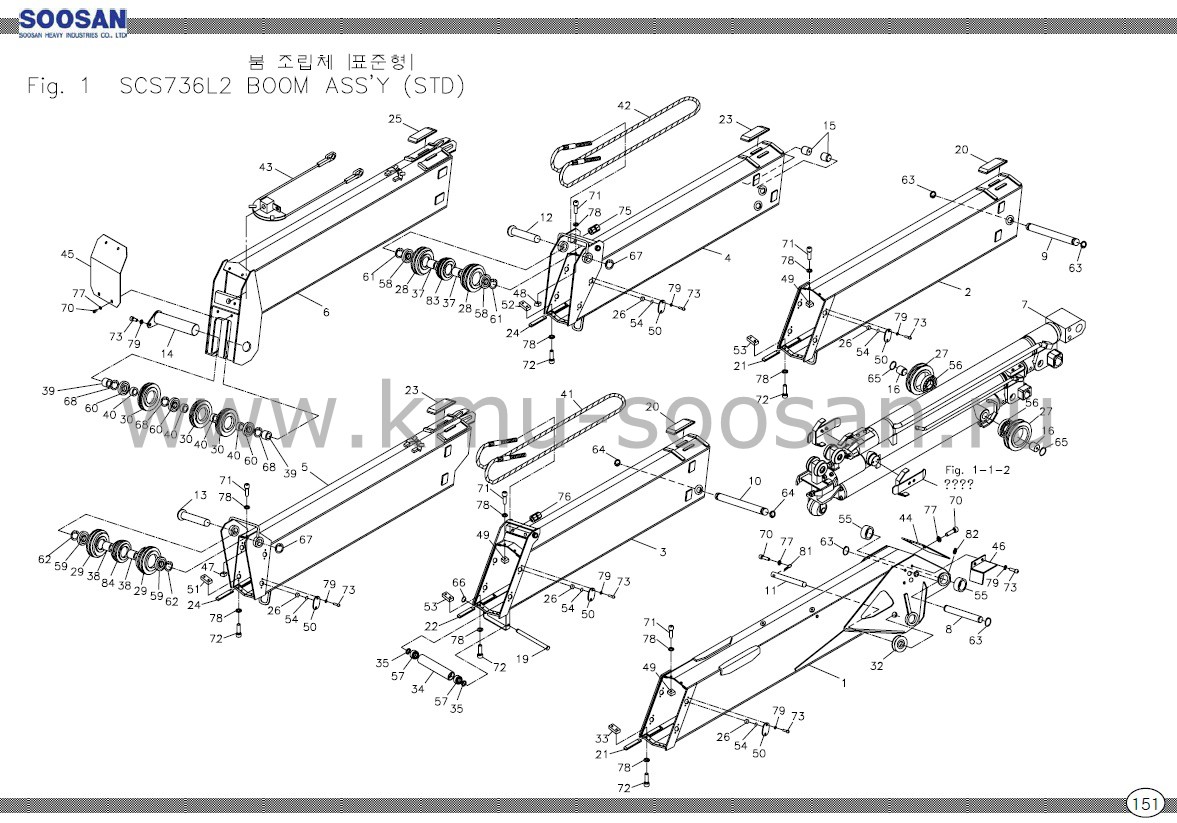

| SOOSAN | СТРЕЛА В СБОРЕ | SCS736L2 (STD) | ||
| № | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ | ПРИМЕЧАНИЕ |
| 1 | E11131 | 1-Й СЕКЦИЯ СТРЕЛЫ В СБОРЕ | 1 | |
| 2 | E11224 | 2-Й СЕКЦИЯ СТРЕЛЫ В СБОРЕ | 1 | |
| 3 | E11285 | 3-Й СЕКЦИЯ СТРЕЛЫ В СБОРЕ | 1 | |
| 4 | E11340 | 4-Й СЕКЦИЯ СТРЕЛЫ В СБОРЕ | 1 | |
| 5 | E11375 | 5-Й СЕКЦИЯ СТРЕЛЫ В СБОРЕ | 1 | |
| 6 | E11403 | 6-Й СЕКЦИЯ СТРЕЛЫ В СБОРЕ | 1 | |
| 7 | E17113 | ЦИЛИНДР ТЕЛЕСКОПИРОВАНИЯ В СБОРЕ | 1 | |
| 8 | E11625 | ШТИФТ | 1 | Ф35 |
| 9 | A51611 | ШТИФТ | 1 | Ф35 |
| 10 | A51612 | ШТИФТ | 1 | Ф30 |
| 11 | E11626 | ШТИФТ | 1 | Ф25 |
| 12 | E11613 | ШТИФТ | 1 | Ф40х218 |
| 13 | E11614 | ШТИФТ | 1 | Ф40х200 |
| 14 | A61603 | ШТИФТ | 1 | Ф45 |
| 15 | A61606 | ШТИФТ | 2 | Ф32 |
| 16 | A61607 | ШТИФТ | 2 | Ф30 |
| 17 | - | - | - | |
| 18 | - | - | - | |
| 19 | E61608 | ШТИФТ | 1 | Ф20 |
| 20 | E11607 | ПЛАСТИНА СКОЛЬЖЕНИЯ | 4 | 7tx 52x 163,5 |
| 21 | E11608 | ПЛАСТИНА СКОЛЬЖЕНИЯ | 4 | 8tx45x160 |
| 22 | E11629 | ПЛАСТИНА СКОЛЬЖЕНИЯ | 2 | 7tx45x160 |
| 23 | E11628 | ПЛАСТИНА СКОЛЬЖЕНИЯ | 4 | 7tx52x/163,5 |
| 24 | E11630 | ПЛАСТИНА СКОЛЬЖЕНИЯ | 4 | 7tx33x/160 |
| 25 | E11627 | ПЛАСТИНА СКОЛЬЖЕНИЯ | 2 | 9tx52x/163,5 |
| 26 | A51600 | ПЛАСТИНА СКОЛЬЖЕНИЯ | 20 | Ф30x 12 |
| 27 | A61611 | ШКИВ | 4 | Ф110 |
| 28 | J11624 | ШКИВ | 2 | Ф179.4 |
| 29 | J11625 | ШКИВ | 2 | Ф162.5 |
| 30 | A57637 | ШКИВ | 3 | Ф 186 |
| 31 | - | - | - | |
| 32 | A51615 | ШКИВ | 1 | Ф82 |
| 33 | A51605 | ПЛАСТИНА | 2 | 15t |
| 34 | E61615 | РОЛЛЕР | 1 | |
| 35 | A51608 | ВТУЛКА | 2 | Ф21 |
| 36 | - | - | - | |
| 37 | J11612 | ВТУЛКА | 2 | Ф40.5 |
| 38 | J11613 | ВТУЛКА | 2 | Ф40.5 |
| 39 | E11623 | ВТУЛКА | 2 | Ф46 |
| 40 | A61618 | ВТУЛКА | 4 | Ф46 |
| 41 | E11621 | ПРОВОД РАСШИРЕНИЯ | 1 | M18, L=8150 |
| 42 | E11617 | ПРОВОД РАСШИРЕНИЯ | 1 | M16, L=8260 |
| 43 | E11619 | ВТЯНУТЫЙ ПРОВОД | 1 | Ф7.14 |
| 44 | E11616 | КРЫШКА | 1 | 2.3t |
| 45 | A61626 | КРЫШКА | 1 | 2.3t |
| 46 | A01613 | КРЫШКА | 1 | |
| 47 | A31631 | РАЗДЕЛИТЕЛЬ | 2 | H=16.2 |
| 48 | A61627 | РАЗДЕЛИТЕЛЬ | 2 | H=19.2 |
| 49 | A31630 | РАЗДЕЛИТЕЛЬ | 6 | H=6 |
| 50 | A11651 | ПЛАСТИНА | 20 | 4,5t |
| 51 | A31628 | ПЛАСТИНА | 2 | 8t |
| 52 | A31629 | ПЛАСТИНА | 2 | 10t |
| 53 | A51604 | ПЛАСТИНА | 4 | 12t |
| 54 | A11652 | ТОНКАЯ ПРОКЛАДКА | 20 | 0,5t |
| 55 | 4600132 | ВКЛАДЫШ DU | 2 | MB 6560 DU |
| 56 | 4603223 | ОПОРА | 4 | #6009 |
| 57 | 4603143 | ОПОРА | 2 | #6004 |
| 58 | 4605213 | ОПОРА | 2 | 6308 ZZ |
| 59 | 4603213 | ОПОРА | 2 | 6208 ZZ |
| 60 | 4605223 | ОПОРА | 3 | #6309 Z |
| 61 | 4401048 | ПРУЖИННОЕ УПОРНОЕ КОЛЬЦО | 2 | S92 |
| 62 | 4401044 | ПРУЖИННОЕ УПОРНОЕ КОЛЬЦО | 2 | |
| 63 | 4400022 | ПРУЖИННОЕ УПОРНОЕ КОЛЬЦО | 4 | S35 |
| 64 | 4400019 | ПРУЖИННОЕ УПОРНОЕ КОЛЬЦО | 2 | S30 |
| 65 | 4401018 | ПРУЖИННОЕ УПОРНОЕ КОЛЬЦО | 2 | H30 |
| 66 | 4400011 | ПРУЖИННОЕ УПОРНОЕ КОЛЬЦО | 1 | S20 |
| 67 | 4401025 | ПРУЖИННОЕ УПОРНОЕ КОЛЬЦО | 2 | S40 |
| 68 | 4401051 | ПРУЖИННОЕ УПОРНОЕ КОЛЬЦО | 3 | H100 |
| 69 | - | - | - | |
| 70 | 4010031 | ГНЕЗДОВОЙ БОЛТ | 9 | M6xP1.0x10 |
| 71 | 4010045 | ГНЕЗДОВОЙ БОЛТ | 10 | M8xP1.25x15 |
| 72 | 4010046 | ГНЕЗДОВОЙ БОЛТ | 20 | M8xP1.25x20 |
| 73 | 4010060 | ГНЕЗДОВОЙ БОЛТ | 44 | M10xP1.5x15 |
| 74 | - | - | - | |
| 75 | 4101215 | ШЕСТИГРАННАЯ ГАЙКА | 4 | M16xP2.0 |
| 76 | 4101216 | ШЕСТИГРАННАЯ ГАЙКА | 4 | M18xP2.5 |
| 77 | 4210008 | ПРУЖИННАЯ ШАЙБА | 9 | M6 |
| 78 | 4210010 | ПРУЖИННАЯ ШАЙБА | 30 | M8 |
| 79 | 4210011 | ПРУЖИННАЯ ШАЙБА | 44 | M10 |
| 80 | - | - | - | |
| 81 | 4310099 | ШПЛИНТ | 1 | D7.5x 40L |
| 82 | 2700402 | НИППЕЛЬ ДЛЯ СМАЗКИ | 1 | PT 1/8", AS |
| 83 | J11614 | КОМПЛЕКТ ШКИВОВ | 1 | |
| 84 | J11616 | КОМПЛЕКТ ШКИВОВ | 1 | |
| 85 | - | - | - | |
