Стрела в разборе (3 секции) Soosan SAC 2501
Запросить установку

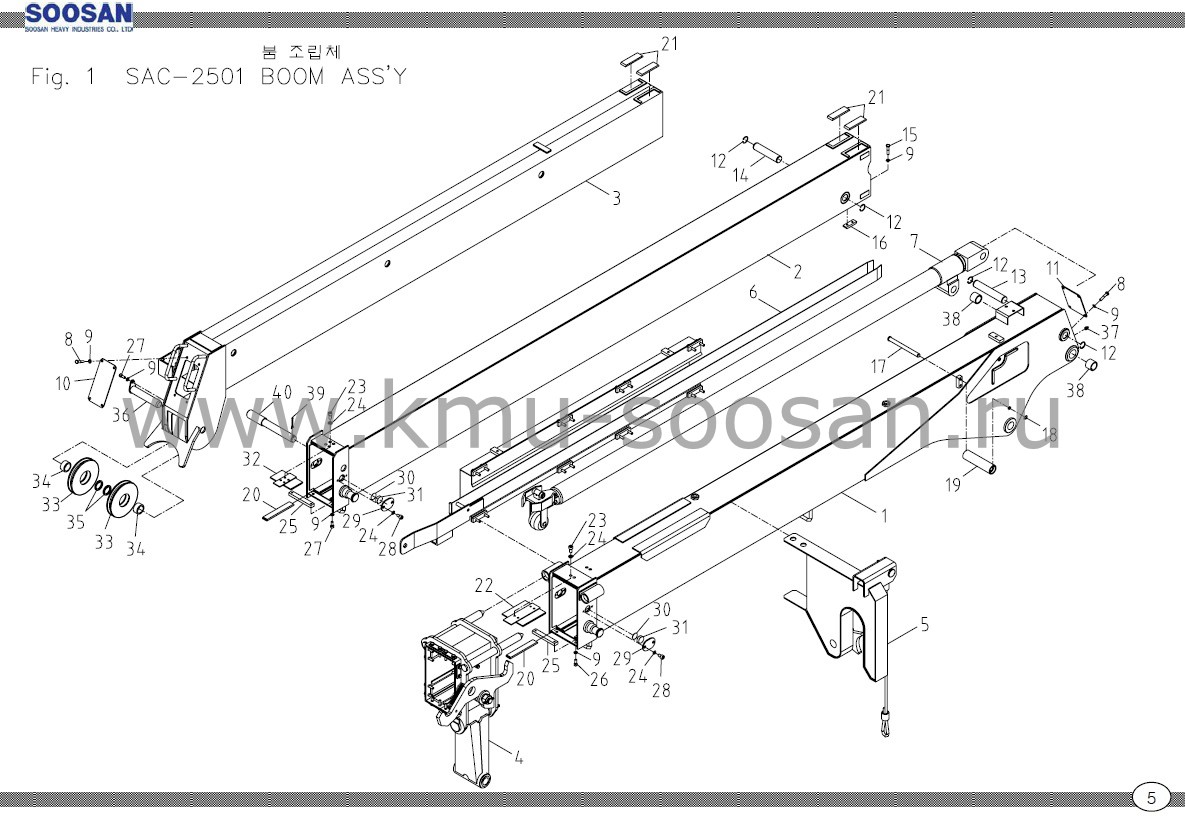

| SOOSAN | СТРЕЛА В СБОРЕ | SAC 25-01 | ||||
| № | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ | ПРИМЕЧАНИЕ | КОМПЛЕКТ | |
| 1 | M11100 | 1-Й СТРЕЛА | 1 | |||
| 2 | M11200 | 2-Й СТРЕЛА | 1 | |||
| 3 | M11300 | 3-Й СТРЕЛА | 1 | |||
| 4 | M11400 | РАБОЧАЯ СТРЕЛА | 1 | 1-1 ST | ||
| 5 | M11500 | КРОНШТЕЙН БУРА | 1 | 1-2 ST | ||
| 6 | M11600 | ТРОСОУКЛАДЧИК, КАБЕЛЬУКЛАДЧИК | 1 | 1-3 ST | ||
| 7 | M17100 | ЦИЛИНДР ТЕЛЕСКОПИРОВАНИЯ | 1 | 1-4 ST | ||
| 8 | 4002147 | ШЕСТИГРАННЫЙ БОЛТ | 8 | M8xL16 | ||
| 9 | 4211010 | ПРУЖИННАЯ ШАЙБА | 15 | M8 | ||
| 10 | M11701 | КРЫШКА-1 | 1 | t3.2x139x106 | ||
| 11 | M11702 | КРЫШКА -2 | 1 | t3.2x189x89 | ||
| 12 | 4401018 | СТОПОРНОЕ КОЛЬЦО | 4 | H30 | ||
| 13 | M11703 | ГАЙКА-1 | 1 | Ф30Х170 | ||
| 14 | M11704 | ГАЙКА-2 | 1 | Ф30Х139 | ||
| 15 | 4002146 | ШЕСТИГРАННЫЙ БОЛТ | 2 | M8xL14 | ||
| 16 | M11705 | ПЛАСТИНА | 1 | t9x20x/60 | ||
| 17 | M11706 | ГАЙКА-3 | 1 | Ф20Х173 | ||
| 18 | 4400006 | СТОПОРНОЕ КОЛЬЦО | 1 | S15 | ||
| 19 | M11707 | КАТОК | 1 | |||
| 20 | A51603 | ПЛАСТИНА СКОЛЬЖЕНИЯ | 4 | 7t | ||
| 21 | G11640 | ПЛАСТИНА СКОЛЬЖЕНИЯ | 4 | 7t | ||
| 22 | M11709 | ПЛАСТИНА СКОЛЬЖЕНИЯ | 1 | |||
| 23 | 4010060 | ГНЕЗДОВОЙ БОЛТ | 6 | M10x L20 | ||
| 24 | 4211011 | ПРУЖИННАЯ ШАЙБА | 16 | M10 | ||
| 25 | M11712 | ПЛАСТИНА | 2 | t12x20x/130 | ||
| 26 | 4010046 | ГНЕЗДОВОЙ БОЛТ | 2 | M8x L20 | ||
| 27 | 4010045 | ГНЕЗДОВОЙ БОЛТ | 3 | M8xL16 | ||
| 28 | 4010059 | ГНЕЗДОВОЙ БОЛТ | 10 | M10xL16 | ||
| 29 | A11651 | КРЫШКА | 4 | 4,5t | ||
| 30 | A11652 | ТОНКАЯ ПРОКЛАДКА | 4 | 0,5t | ||
| 31 | A11664 | ПЛАСТИНА СКОЛЬЖЕНИЯ | 4 | Ф30 | ||
| 32 | M11713 | ПЛАСТИНА СКОЛЬЖЕНИЯ | 1 | |||
| 33 | G11629 | ШКИВ | 2 | |||
| 34 | G11631 | ХОМУТ | 2 | Ф42.7Х 20L | ||
| 35 | G11632 | ХОМУТ | 2 | Ф42.7Х 10L | ||
| 36 | M11716 | ГОЛОВНОЙ ШТИФТ | 1 | |||
| 37 | 2700402 | НИППЕЛЬ ДЛЯ СМАЗКИ | 1 | PT 3/8 | ||
| 38 | 4600114 | ВКЛАДЫШ DU | 2 | 4050 DU | ||
| 39 | 4320010 | ШПЛИНТ | 1 | SSP30 | ||
| 40 | M11718 | ГОЛОВНОЙ ШТИФТ | 1 | Ф35Х265 |
