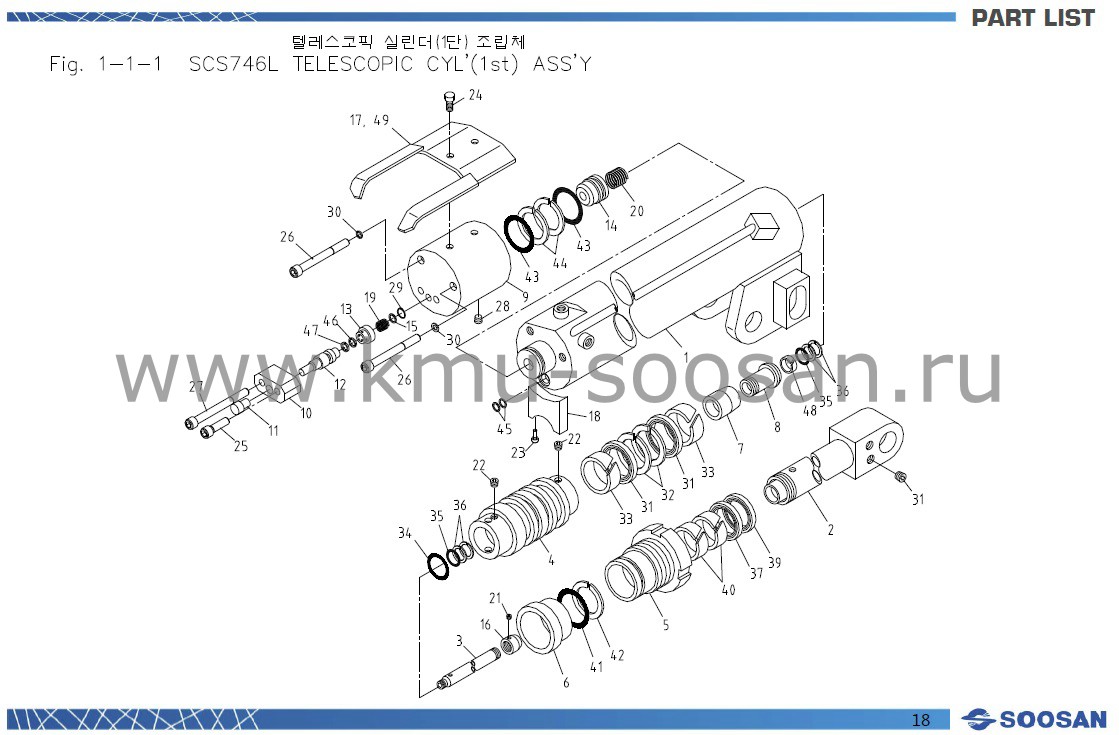

1-ый Гидроцилиндр выдвижения Soosan SCS 746L
Запросить запчасти
SOOSAN | СХЕМА ПОДКЛЮЧЕНИЯ ЦИЛИНДРА ВЫДВИЖЕНИЯ | SCS746L | ||
№ | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ | ПРИМЕЧАНИЕ |
1 | 2851017 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 4 | P18-1B |
2 | 2710306 | H/АДАПТЕР-01 | 4 | PF3/8(H)x PF1/2 |
3 | 2551140 | МАСЛЯНЫЙ ШЛАНГ | 1 | D9xP210xL900 |
4 | 2551142 | МАСЛЯНЫЙ ШЛАНГ | 1 | D9xP210xL1000 |
5 | A55139 | ДЛИННЫЙ ШЕСТ. НИППЕЛЬ | 1 | 2-PT3/8 xL95 |
6 | A07651 | УЕРЖИВАЮЩИЙ КЛАПАН | 1 | PF 3/8 |
7 | A55140 | ВКЛАДЫШ СОЕДИНЕНИЯ | 1 | 2-PT3/8 x PT1/8xL140 |
8 | 2851014 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 2 | P14-1B |
9 | 2720131 | M/КОННЕКТОР-02 | 1 | D8x PF3/8 |
10 | 2720004 | M/КОННЕКТОР-00 | 1 | D8xPT1/8 |
11 | A55118 | ТРУБА | 1 | D8xT1.0xL141 |
12 | 2710305 | H/АДАПТЕР-01 | 1 | PF3/8(H)x PF3/8 |
13 | 2712224 | H/АДАПТЕР-90 | 1 | PF3/8(H)x PT3/8 |
14 | J15152 | H/АДАПТЕР-01 | 2 | PF3/8xPF1/2x L155 |
15 | B15167 | МАСЛЯНЫЙ ШЛАНГ | 1 | D9xP210xL1600 |
16 | 2555153 | МАСЛЯНЫЙ ШЛАНГ | 1 | D9xP210xL1550 |
