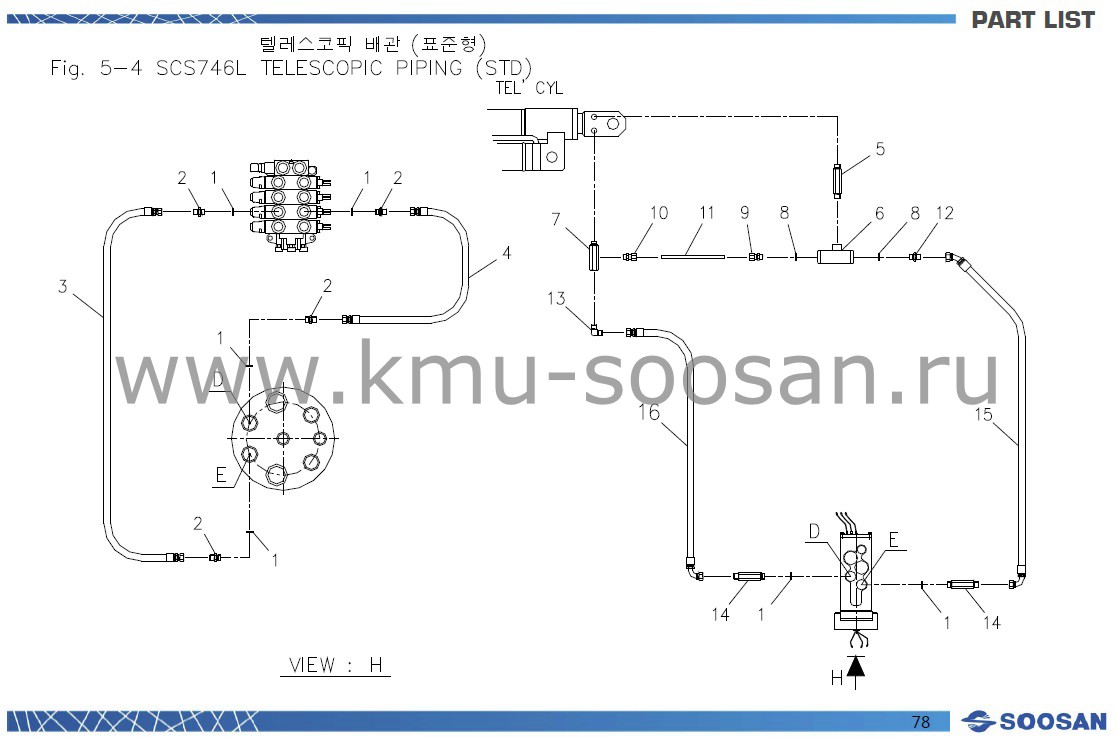

Схема подключения гидроцилиндра выдвижения стрелы Soosan SCS 746L
Запросить установку
| SOOSAN | СХЕМА ПОДКЛЮЧЕНИЯ ЦИЛИНДРА ВЫДВИЖЕНИЯ | SCS746L | ||
| № | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ | ПРИМЕЧАНИЕ |
| 1 | 2851017 | КОЛЬЦО | 4 | P18-1B |
| 2 | 2710306 | ПЕРЕХОДНИК | 4 | PF3/8(H)x PF1/2 |
| 3 | 2551140 | МАСЛЯНЫЙ ШЛАНГ | 1 | D9xP210xL900 |
| 4 | 2551142 | МАСЛЯНЫЙ ШЛАНГ | 1 | D9xP210xL1000 |
| 5 | A55139 | ДЛИННЫЙ ШЕСТИГРАННЫЙ НИППЕЛЬ | 1 | 2-PT3/8 xL95 |
| 6 | A07651 | ДЕРЖАТЕЛЬ | 1 | PF 3/8 |
| 7 | A55140 | ВТУЛКА | 1 | 2-PT3/8 x PT1/8xL140 |
| 8 | 2851014 | КОЛЬЦО | 2 | P14-1B |
| 9 | 2720131 | СОЕДИНИТЕЛЬ | 1 | D8x PF3/8 |
| 10 | 2720004 | СОЕДИНИТЕЛЬ | 1 | D8xPT1/8 |
| 11 | A55118 | ПРОВОДА | 1 | D8xT1.0xL141 |
| 12 | 2710305 | ПЕРЕХОДНИК | 1 | PF3/8(H)x PF3/8 |
| 13 | 2712224 | ПЕРЕХОДНИК | 1 | PF3/8(H)x PT3/8 |
| 14 | J15152 | ПЕРЕХОДНИК | 2 | PF3/8xPF1/2x L155 |
| 15 | B15167 | МАСЛЯНЫЙ ШЛАНГ | 1 | D9xP210xL1600 |
| 16 | 2555153 | МАСЛЯНЫЙ ШЛАНГ | 1 | D9xP210xL1550 |
